Axel Technology - Oxygen 2000 - Console RADIO de diffusion numérique

Prix habituel À partir de 4.329,00 € HT
Prix habituel HT Prix soldé 4.329,00 € HT
Vente Épuisé

La console pour des radios associatives en 12 Faders



Console de diffusion entièrement numérique conçue pour la diffusion et la production dans n’importe quelle station de radio :

une unité compacte à 12 fad...



Description


La console pour des radios associatives en 12 Faders



Console de diffusion entièrement numérique conçue pour la diffusion et la production dans n’importe quelle station de radio :

une unité compacte à 12 faders, 5 entrées microphone avec, AES67, DANTE, USB, & Automix avec un routage audio interne puissant et une large gamme de commandes et d’E/S dans un boîtier robuste. et châssis en acier élégant.

Le traitement audio basé sur Oxygen 2000 DSP offre une qualité haut de gamme et garantit les dernières fonctionnalités et la flexibilité.

Fiable et facile à utiliser : faible latence, préréglage utilisateur, touches intelligentes, égaliseur, compresseurs, téléphone hybride, sortie HDMI, E/S analogique et numérique, USB, Bluetooth, Dante AoIP, AES67, Insert Tel, Presenter Talk Box.

Prise de main à distance.

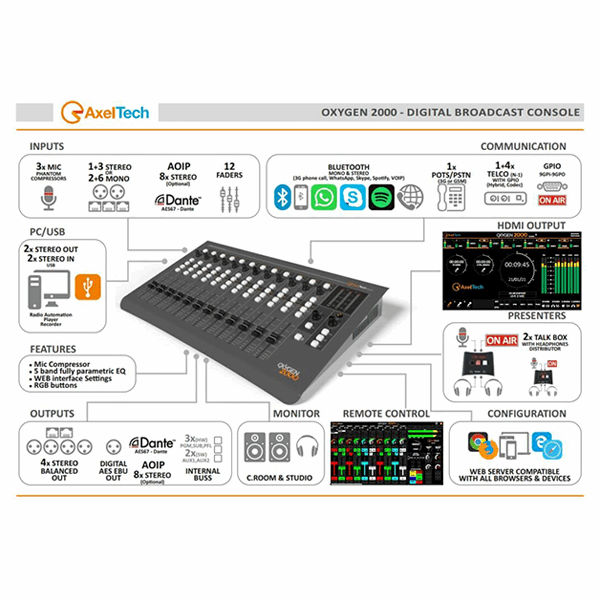

Entrée sortie

  • 5 entrées micro avec Automix
  • 4 entrées analogiques stéréo
  • 4 sorties analogiques stéréo
  • 1 hybride téléphonique intégré,
  • Interface de télécommunication 1+4 avec GPIO
  • Interface audio Bluetooth (en option)
  • 1 sortie numérique (AES/EBU)
  • 2 interfaces audio USB (désactivées avec l’option Dante installée)
  • 8 entrées stéréo + 8 sorties stéréo via Dante (en option)

Général

  • Console de diffusion entièrement numérique pour la diffusion radio avec 12 faders
  • Boutons de commutation de source rapide A/B pour chaque fader
  • 4+1 bus (PGM, SUB, Aux1, Aux2, PFL)
  • Latence proche de 0 (< 0,7 ms I/O)
  • Routage des signaux numériques via la matrice interne 48×48

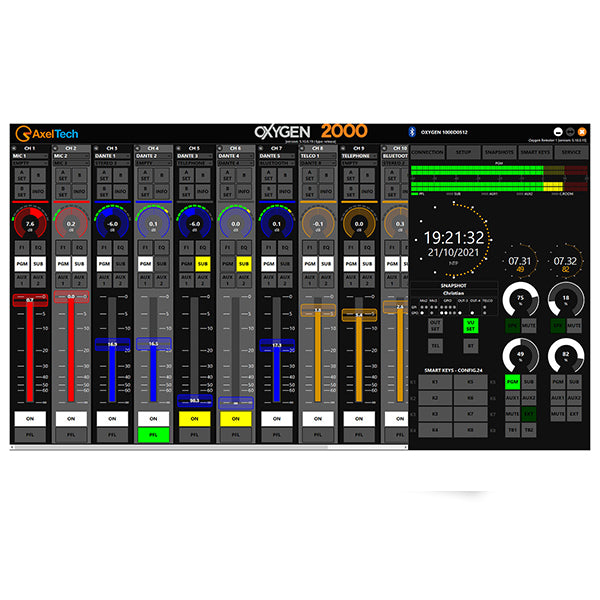

  • Contrôle à distance complet au moyen d'une application reproduisant la surface
  • Configuration et maintenance à distance via l'interface Web
  • Préréglages et instantanés définissables par l'utilisateur
  • Égaliseur entièrement paramétrique à 5 bandes sur chaque entrée
  • Processeur dynamique avec section expandeur et compresseur sur chaque entrée microphone
  • Installations de moniteur avancées et configurables pour la salle de contrôle et le studio
  • Boutons de couleur RVB personnalisables
  • Barres de mesure haute résolution (120 leds) pour les sorties
  • Sortie HDMI pour l'affichage de l'état de la console
  • 2 minuteries (minuteries des microphones Ctrl-Room et Studio sur moniteur HDMI)
  • TalkBox pour l'invité et le présentateur (facultatif)

Versions

  • Oxygène 2000
  • Oxygène 2000 – Bluetooth
  • Oxygène 2000 – Dante
  • Oxygène 2000 – Dante – Bluetooth

Choix

  • Boîte de discussion
  • Adaptateurs RJ45 pour :
    o Mic avec GPIO
    o Line In
    o Line Out avec GPIO
    o Telco avec GPIO



Entrées micro

  • 5 entrées micro
  • Mic 1 sur XLR, Mic 2 & 3 sur RJ45 : 2-3, tous équilibrés avec + 48V Phantom et GPIO
  • Contrôle indépendant des lumières ON AIR et Cut Off, lors de l'ouverture des microphones Control Room et Studio
  • Le bouton PFL passe en conversation privée en mode Hybride/Telco/Bluetooth
  • Activez la fonction TalkBack sur n'importe quel microphone de studio ou de salle de contrôle
  • Compresseurs/expandeurs paramétriques (drive, threshold, attack time, release time) pour les entrées MICROPHONE et MONO
  • Enregistrez et rappelez les préréglages du microphone, y compris les paramètres de compresseur/expanseur
  • Inversion de phase sur les entrées micro
  • Entrées MONO assignables comme source EXT
  • Ducking / AutoFader assignable à toutes les sources (atténuation automatique de la musique sur la parole)

Entrées analogiques

  • Entrées stéréo ligne : 4
  • Symétrique sur XLR pour la Ligne 1, Symétrique sur RJ45 pour la Ligne 2-4
  • Sélection du mode de canal : STÉRÉO, MONO, L, R, INV-L, INV-R, INV
  • Les entrées Stereo-1 et DANTE-1 peuvent être configurées comme 4 entrées Telco

E/S audio USB

  • 2 interfaces audio d'E/S stéréo USB (Type-B) intégrées permettent de connecter directement le PC à la console Oxygen 2000, sans avoir besoin de cartes audio
  • En fait, le PC détecte chacune des consoles USB comme une carte audio numérique avec 1 entrée stéréo et 1 sortie stéréo pour une lecture et un enregistrement simultanés.

Téléphone hybride et Telco

  • Téléphone hybride : 1 ligne téléphonique POTS/PSTN avec connexion Line.In et Tel.Set
  • Telco : 1 entrée/sortie N-1 pour connecter un téléphone hybride externe avec contrôle via TLC/GPIO
  • 4 Telco mono supplémentaires peuvent être obtenus en configurant les entrées analogiques (Stereo-1 & DANTE-1) et les sorties stéréo (OUT-2 & DANTE-1).
  • Gestion GPI et GPO sur les 5 canaux Telco
  • RING et HOOK sur la touche F1 pour chaque canal TELCO
  • N-1 sur les sorties Telco pour tous les BUS (PGM, SUB, AUX-1 et AUX-2)

Sorties analogiques

  • 4 sorties symétriques :
    • OUT-1 – XLR – Fixé comme PGM
    • OUT-2 – XLR – par défaut assigné comme SUB
    • OUT-3 – RJ45 – par défaut assigné comme AUX-1
    • OUT-4 – RJ45 – assigné par défaut comme AUX-2
  • La sortie stéréo OUT-2 peut être configurée en tant que N-1 pour obtenir jusqu'à 2 Telco mono supplémentaires
  • Les sorties OUT-1 et OUT-2 sont toutes deux équipées d'un GPO

Sortie numérique

  • 1 sortie AES/EBU sur XLR

Sorties casque et moniteur local

  • Sorties OUT-2-4 : peuvent être configurées en tant que Studio Presenter et Studio Guest Headphones
  • Sorties asymétriques : 2 Line out sur Jack 6.3 pour Control Room Headphones
  • Volume maximal réglable des haut-parleurs Control Room et Studio (Studio Speaker uniquement via SW)
  • Volume maximal réglable des écouteurs Control Room et Studio (écouteurs Studio uniquement via SW)
  • Mode CUT ou Atténuation réglable (-40, -30, -20, -10 dB) sur les enceintes Control Room et Studio
  • Sélection de source indépendante (PGM, SUB, AUX1, AUX2, EXT) pour les haut-parleurs de la salle de contrôle et du studio, les écouteurs de la salle de contrôle et du studio avec ou sans PFL
  • Gestion indépendante du Talk Back sur les enceintes Control Room et Studio
  • Gestion indépendante du Talk Back sur Control Room, casque Studio
  • Même sélection de source pour les casques Control Room et Studio, avec niveau indépendant

GPI/GPO

  • GPI : 9 au total, pour Talk back, téléphone hybride ou autres fonctionnalités
  • GPO : 9 au total, pour contrôler les lampes OnAir ou fournir des commandes HOOK et RING pour un téléphone externe Hybride
  • GPI personnalisés par l'utilisateur (par exemple, Ring, Talkback, canal ON/OFF, etc.)
  • GPO personnalisés par l'utilisateur (par exemple Hook/ONAIR, Studio-Light, Control Room-Light)

Surface & Gestion

  • Mise à jour automatique du firmware via Internet
  • Interface utilisateur WEB pour la configuration de la console et les fonctionnalités de service (enregistrement, restauration, mise à jour, journaux, etc.)
  • Enregistrez et rappelez les préréglages de l'égaliseur (jusqu'à 10)
  • Nouvel algorithme d'égalisation en temps réel avec graphique
  • Affichage rapide et précis des compteurs Led
  • Enregistrez et rappelez la configuration du panneau de commande avec 10 instantanés
  • Enregistrez et rappelez la configuration totale de la console. La configuration peut être enregistrée dans la mémoire interne (microSD), USB et PC (via l'interface WEB)
  • Boutons de réglage du gain avec vitesse adaptative
  • Boutons lumineux dimmables
  • Seuil ON/OFF du fader réglable (de -50 dB à 0 dB)

Téléphone Hybride et Telco

L'hybride téléphonique intégré permet la connexion directe d'une ligne téléphonique POTS/PSTN sur RJ-11C. L'audio est traité via DSP qui offre un traitement audio de pointe. Il est également disponible une entrée/sortie Telco N-1, pour connecter Oxygen 2000 à un téléphone hybride externe. Le Telco N-1 est toujours disponible sur RJ45. Les commandes TLC sont disponibles sur le même RJ45 avec interface Hook and Ring.

Les commandes TLC pour Telco-2-5 sont disponibles et configurables sur le connecteur GPIO-DB9 avec Hook and Ring.

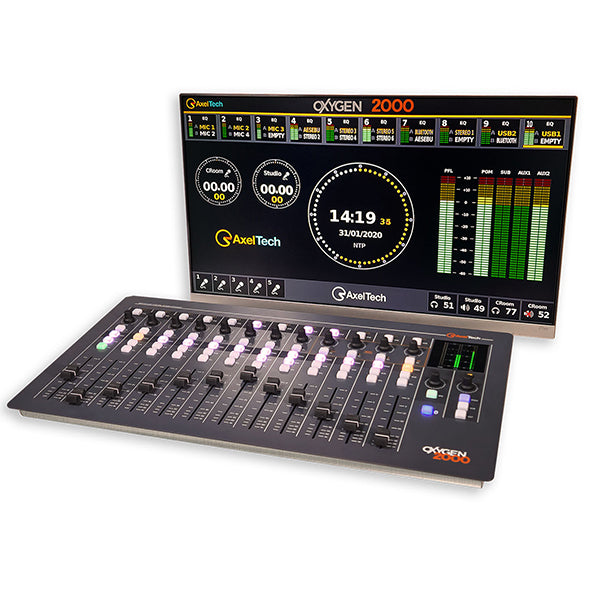

Sortie HDMI

La sortie HDMI permet de connecter un moniteur d'affichage HD à la console, adapté pour être utilisé dans deux saveurs :

    • Monitor, qui affiche les informations suivantes :
        • Niveaux des sources d'entrée audio
        • 4+1 niveaux de sortie BUS
        • Noms de source A/B attribués à 10 canaux
        • Afficher les sources en direct
        • Minuterie d'activation du microphone (salle de contrôle et studio)
        • Grande Horloge
        • Niveau de sortie audio (haut-parleurs et casque)
        • Microphone en direct
        • Téléphone actif
      • Configurer, pour configurer toutes les fonctionnalités de l'appareil.
        • La sortie HDMI associée à 4 boutons rotatifs permettent la programmation rapide et intuitive de tous les paramètres du mélangeur.
        • L'interface graphique de programmation a été conçue pour être très simple et intuitive.
        • Des mises en page de page d'accueil sélectionnables sont disponibles, avec de nombreuses icônes de thème.

La sortie HDMI peut être personnalisée avec le logo du client. Des dispositions d'affichage sélectionnables sont disponibles.



Spécifications

Entrées microphone analogiques symétriques
Connecteur RJ45 et XLR équilibrés - EMI supprimé
Impédance d'entrée 2,4 KΩ
Niveau d'entrée nominal (sensibilité) -9/-66 dBu
Niveau d'entrée maximum (point d'écrêtage) +9 dBu
Conversion A/N 24 bits / 48 kHz
Rapport signal sur bruit (référencé au niveau de crête) >90 dB
THD+N <0,01%
Gain analogique Réglable +0 ÷ +57 dB (pas de 3dB)
Alimentation fantôme +48V





Entrées stéréo analogiques symétriques
Connecteur XLR et RJ45 équilibrés - EMI supprimé
Impédance d'entrée 10 kΩ
Niveau d'entrée nominal (sensibilité) 0 dBu
Niveau d'entrée maximum (point d'écrêtage) +18 dBu
Conversion A/N 24 bits / 48 kHz
Fréquence de réponse +/-0,5 dB de 20 Hz à 20 kHz
Rapport signal sur bruit (référencé au niveau de crête) >100 dB
Séparation stéréo (référée au niveau de crête) >90 dB
THD+N <0,002 %





Entrée téléphonique analogique symétrique
Connecteur RJ45 équilibré - EMI supprimé
Impédance d'entrée 10 kΩ
Niveau d'entrée nominal (sensibilité) 0 dBu
Niveau d'entrée maximum (point d'écrêtage) +18 dBu
Conversion A/N 24 bits / 48 kHz
Rapport signal sur bruit (référencé au niveau de crête) >100 dB
THD+N <0,002%





Interface RTC
Connecteur RJ11
Perte transhybride >20 dB





Sorties stéréo analogiques symétriques
Connecteur RJ45 équilibré - EMI supprimé
Impédance de sortie 23 Ω, nominale 600 Ω
Niveau de sortie nominal 0 dBu
Niveau de sortie maximum (point d'écrêtage) +18 dBu
Conversion N/A 24 bits / 48 kHz
Rapport signal sur bruit (référencé au niveau de crête) >100 dB
Séparation stéréo (référée au niveau de crête) >90 dB
THD+N <0,002 %





E/S numériques audio USB
Connecteur USB Type B - EMI supprimé
Taux d'échantillonnage de lecture et d'enregistrement SRC 44,1-48 KHz
Résolution 16 bits
Chaînes stéréo disponibles 1 Play & 1 Rec pour chaque interface USB





Sortie numérique
Connecteur Symétrique sur 1 XLR – EMI Suppressed
Impédance d'entrée 110 Ω
Standard AES3
Taux d'échantillonnage audio 48KHz
Résolution 24 bits
Plage dynamique (valeurs du convertisseur) 124 dB





Sortie Telco analogique symétrique
Connecteur RJ45 équilibré - EMI supprimé
Impédance de sortie 23 Ω, nominale 600 Ω
Niveau de sortie nominal 0 dBu
Niveau de sortie maximum (point d'écrêtage) +18 dBu
Conversion N/A 24 bits / 48 kHz
Rapport signal sur bruit (référencé au niveau de crête) >100 dB
THD+N <0,002 %





Système
Noyau audio Analog Devices ADAU1452 DSP à virgule fixe 32 bits 294 MHz
CODEC audio Cirrus CS42448 24 bits/192 kHz
Noyau du système Allwinner A20 double cœur cortex-A7 à 800 MHz, 1 Go de RAM
Connexion LAN RJ45 - 100 Mbits
Retard nominal (entrée analogique vers sortie analogique) 0,7 ms
Entrées/Sorties GPIO 4 GPI/4 GPO sur DB9 ; 4 GPI/2 GPO sur Mic2 & Mic3 RJ45 ; 2 GPO sur Out3 & Out4 RJ45 ; 1 GPI/1 GPO sur Telco RJ45
Port de communication 2xUSB type-A, 2xUSB type-B, 1xLAN, 1xHDMI
Température de fonctionnement 0°C ÷ 40°C





bloc d'alimentation
Source de courant 90-260 VCA / 47-63 Hz / 30 W





Dimensions
Dimensions (L ; H ; P) 614 mm; 80mm; 343mm
Masse 7,1 kg
