Axia - PowerStation

Présentation du moteur de la console PowerStation

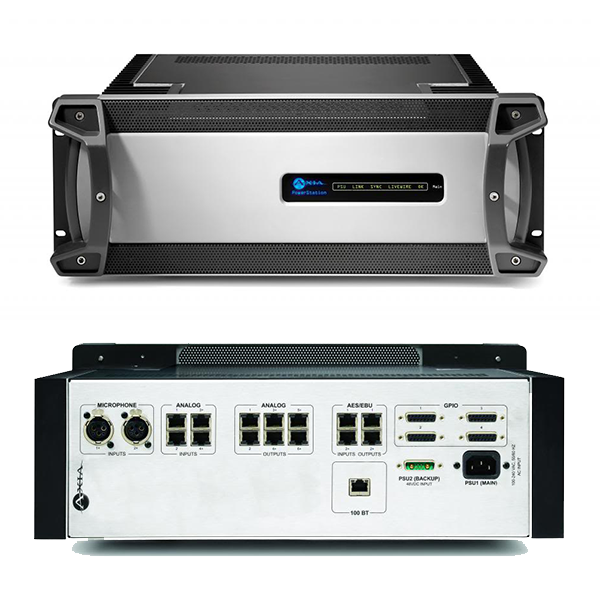

PowerStation est une solution de studio tout-en-un qui combine des E/S audio, une alimentation de console, un moteur de mixage et un commutateur réseau conçu pour la diffusion dans un seul package facile à déployer. Chaque PowerStation principale fournit 4 entrées analogiques et 6 sorties analogiques, 2 entrées AES/EBU et 2 sorties AES/EBU, 2 entrées microphone avec alimentation fantôme sélectionnable, 4 ports logiques de contrôle de machine GPIO, chacun avec 5 entrées et 5 sorties, un commutateur réseau avec 14 ports Ethernet 100BASE-T et 2 ports 1000BASE-T (Gigabit) avec SFP, une alimentation électrique robuste de qualité télécom avec refroidissement par convection sans ventilateur et un processeur de qualité industrielle conçu pour une fiabilité dans les environnements difficiles.

Utilisez la PowerStation Main avec une console de mixage Element® ou Fusion™ comme solution de studio autonome, ou connectez-vous à d'autres équipements Axia dans le cadre d'un réseau audio IP plus large. La mise en réseau simple permet la connexion en guirlande de jusqu'à 4 studios basés sur PowerStation sans l'utilisation d'un commutateur réseau externe. La connexion d'une PowerStation Aux ajoute une alimentation de secours redondante à commutation automatique et double la capacité d'E/S audio et GPIO. Les E/S peuvent également être facilement étendues à l'aide d'Axia xNodes.



Fonctionnalités du moteur de la console PowerStation

• La conception sans ventilateur avec des dissipateurs de chaleur usinés lourds est complètement silencieuse en studio.

• L'affichage d'état du panneau avant surveille l'état de l'alimentation et du réseau.

• Les alimentations de qualité télécom sont conçues pour une disponibilité maximale dans des conditions difficiles.

• Ajoutez une PowerStation Aux à la PowerStation Main pour une alimentation double redondante avec une commutation automatique et transparente.

• Ajoutez une alimentation redondante à PowerStation Main sans ajouter d'E/S supplémentaires avec l'alimentation de la console Axia.

• Commutateur réseau intégré sans configuration avec Gigabit et SFP pour une connexion fibre optique longue distance.

• Une grande variété d'E/S audio intégrées offre des performances audio de qualité studio.

• Ajoutez plus d'E/S avec PowerStation Aux, ou à la carte avec Axia Audio xNodes.

• Prise en charge AES67



Spécifications du moteur de la console PowerStation  {LEGACY PRODUCT}

Préamplis micro

• Impédance source : 150 Ohms

• Impédance d'entrée : 4 kOhms minimum, symétrique

• Plage de niveau nominal : Réglable, -75 dBu à -20 dBu

• Marge d'entrée : > 20 dB au-dessus de l'entrée nominale

• Niveau de sortie : +4 dBu, nominal



Entrées de ligne analogiques

• Impédance d'entrée : >40 kOhms, symétrique

• Plage de niveau nominal : sélectionnable, +4 dBu ou -10 dBv

• Marge d'entrée : 20 dB au-dessus de l'entrée nominale



Sorties ligne analogiques

• Impédance de la source de sortie : <50 Ohms symétrique

• Impédance de charge de sortie : 600 Ohms, minimum

• Niveau de sortie nominal : +4 dBu

• Niveau de sortie maximal : +24 dBu



Entrées et sorties audio numériques

• Niveau de référence : +4 dBu (-20 dB FSD)

• Impédance : 110 Ohms, symétrique (XLR)

• Format de signal : AES-3 (AES/EBU)

• Conformité d'entrée AES-3 : 24 bits avec conversion de fréquence d'échantillonnage sélectionnable, capacité de fréquence d'échantillonnage d'entrée de 32 kHz à 96 kHz.

• Conformité de sortie AES-3 : 24 bits

• Référence numérique : Référence interne (base de temps réseau) ou externe 48 kHz, +/- 2 ppm

• Taux d'échantillonnage interne : 48 kHz

• Fréquence d'échantillonnage de sortie : 44,1 kHz ou 48 kHz

• Conversions A/N : 24 bits, Delta-Sigma, suréchantillonnage 256x

• Conversions N/A : 24 bits, Delta-Sigma, suréchantillonnage 256x

• Latence <3 ms, entrée micro vers sortie moniteur, y compris boucle réseau et processeur



Fréquence de réponse

• N'importe quelle entrée vers n'importe quelle sortie : +0,5 / -0,5 dB, 20 Hz à 20 kHz



Plage dynamique

• Entrée analogique vers sortie analogique : 102 dB référencé à 0 dBFS, 105 dB « A » pondéré à 0 dBFS

• Entrée analogique vers sortie numérique : 105 dB référencé à 0 dBFS

• Entrée numérique vers sortie analogique : 103 dB référencé à 0 dBFS, 106 dB pondéré "A"

• Entrée numérique vers sortie numérique : 138 dB



Bruit d'entrée équivalent

• Préampli microphone : -128 dBu, source 150 ohms, niveau d'entrée de référence -50 dBu



Distorsion Harmonique Totale + Bruit

• Entrée pré-entrée micro vers sortie ligne analogique : <0,005 %, 1 kHz, entrée -38 dBu, sortie +18 dBu

• Entrée analogique vers sortie analogique : <0,008 %, 1 kHz, entrée +18 dBu, sortie +18 dBu

• Entrée numérique vers sortie numérique : <0,0003 %, 1 kHz, -20 dBFS

• Entrée numérique vers sortie analogique : <0,005 %, 1 kHz, entrée -6 dBFS, sortie +18 dBu



Isolation diaphonique, séparation stéréo et CMRR

• Isolation ligne analogique canal à canal : 90 dB d'isolation minimum, 20 Hz à 20 kH

• Isolation canal à canal du microphone : isolation de 80 dB minimum, 20 Hz à 20 kHz

• Séparation stéréo ligne analogique : 85 dB d'isolation minimum, 20 Hz à 20 kHz

• CMRR d'entrée de ligne analogique : > 60 dB, 20 Hz à 20 kHz

• Entrée microphone CMRR : >55 dB, 20 Hz à 20 kHz



Traitement audio

Égaliseur

• Bandes de fréquence : 20 Hz à 320 Hz, 125 Hz à 2 KHz, 1,25 KHz à 20 KHz.

• Plage Cut/Boost sur chaque bande : -25dB à +15dB.

• Facteur Q : automatique - la bande passante varie en fonction de la quantité de réduction ou d'amplification.



Compresseur

• Seuil : -30dB à 0dB Ratio : 1:1 à 16:1

• Niveau de finition du post-processeur : réglable de -20 dB à + 20 dB



Expander/Noise Gate

• Seuil : -50dB à 0dB Ratio : -30dB à 0dB



De-esser

• Seuil : -20dB à 0dB Ratio : 1:1 à 8:1



Entrée CA d'alimentation, PowerStation Aux & Main

• Alimentation à détection automatique, 100 VCA à 240 VCA, 50 Hz à 60 Hz, prise IEC, fusible interne

• Consommation électrique : 500 Watts



Alimentation de la console Axia

• Ajoutez une alimentation redondante à la PowerStation principale sans E/S supplémentaires.

• La connexion par câble unique à la PowerStation principale fournit une alimentation de secours avec commutation automatique.

• Alimentation à détection automatique, 100VAC à 240VAC, 50 Hz à 60 Hz.

• Consommation électrique : 250 Watts.



Températures de fonctionnement

• -10 degrés C à +40 degrés C, <90% d'humidité, pas de condensation



Dimensions (HxLxP) et poids

• PowerStation Main/Aux : 7 x 19 x 15,5 pouces (derrière le rail)

• Le panneau avant s'étend de 2,25 pouces devant le rail du rack

• PowerStation principal : 45 livres

• PowerStation Aux : 40 livres



Réglementaire

Amérique du Nord : Testé et conforme aux normes FCC et CE, l'alimentation est approuvée UL.

Europe : Conforme à la directive de l'Union européenne 2002/95/CE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS), telle que modifiée par les décisions de la Commission 2005/618/CE, 2005/717/CE, 2005 /747/CE (directive RoHS) et DEEE.
