Axia

Axia - GPIO xNode

Prix habituel À partir de 2.180,00 € HT
Prix habituel HT Prix soldé 2.180,00 € HT
Vente Épuisé

Présentation de Telos Alliance GPIO xNode

L'interface IP-Audio légère, demi-rack et hautes performances xNode de Telos Alliance est dotée ... Voir plus >



Description

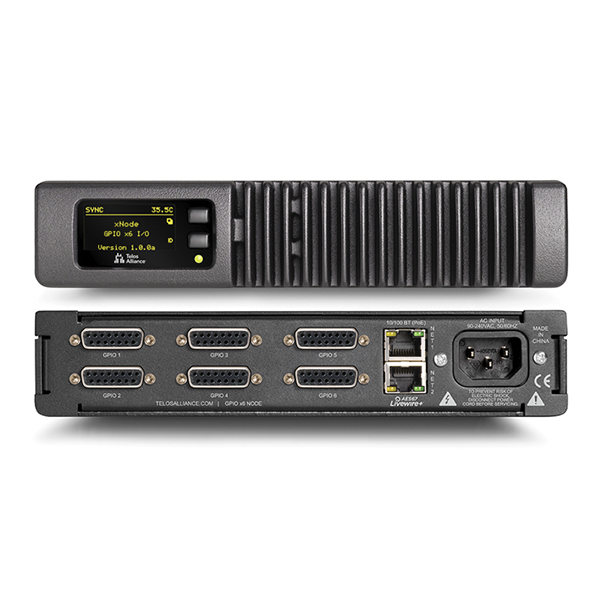

Présentation de Telos Alliance GPIO xNode

L'interface IP-Audio légère, demi-rack et hautes performances xNode de Telos Alliance est dotée de fonctionnalités et de capacités avancées. La configuration à un bouton fait passer un nouveau xNode prêt à l'emploi à la diffusion en moins d'une minute. Ils sont sans ventilateur, ce qui signifie qu'ils sont également silencieux. Les options de montage polyvalentes vous permettent de déployer deux xNodes dans seulement 1RU d'espace rack, ou sur les plafonds, les murs et sous les comptoirs avec un kit de montage mural disponible. xNodes ont des spécifications de performances audio de qualité studio. Des options d'alimentation redondantes (utilisant le secteur CA et Power-over-Ethernet) et des interfaces réseau à double redondance sont incluses, toutes deux avec commutation automatique. Et xNodes sont entièrement compatibles AES67, ils fonctionnent donc avec tous les équipements audio AES67, maintenant et à l'avenir. En fait, ce sont les premiers et les seuls périphériques d'E/S AoIP compatibles Livewire+™, RAVENNA et AES67.

GPIO xNode fournit 6 ports logiques à usage général pour le contrôle machine des périphériques de studio - appareils audio, relais de désactivation des haut-parleurs, lampes de signalisation, etc. - chacun avec 5 entrées opto-isolées et 5 sorties. Un port logique peut être associé à n'importe quelle entrée ou sortie audio et achemine les données de contrôle de manière transparente avec l'audio.



Fonctionnalités Telos Alliance GPIO xNode

  • La conception sans ventilateur avec dissipateurs thermiques en fonte d'aluminium est totalement silencieuse en studio. Les dissipateurs thermiques du panneau avant sont refroidis par l'air ambiant, et non par « l'air du rack », ce qui élimine les problèmes de surchauffe.

  • La seule interface AoIP entièrement compatible AES67 au monde ; xNodes sont des "traducteurs universels" qui prennent en charge une énorme base installée de matériel Livewire + ainsi que des flux audio provenant d'autres appareils compatibles AES67. Présente désormais des performances AES67 améliorées grâce à l'optimisation de la réception.

  • Premier et unique périphérique d'E/S AoIP compatible Livewire+, RAVENNA et AES67. Chaque xNode prend non seulement en charge l'interopérabilité des flux audio RAVENNA, mais permet également la publicité/découverte de ces flux de manière native, au-delà de l'AES67.

  • L'écran OLED multifonction haute résolution du panneau avant mesure les entrées et les sorties ou l'état GPIO, donne des informations sur le logiciel et d'autres informations sur l'état.

  • Efficacité énergétique : les xNodes n'utilisent que 14 watts chacun.

  • Le plan d'alimentation redondant exclusif utilise le courant alternatif et l'alimentation par Ethernet (IEEE 802.3af) fournis par des commutateurs Ethernet conformes. La LED multicolore du panneau avant s'allume en vert lorsque l'alimentation secteur est utilisée, en rouge lorsque le PoE est utilisé et en orange lorsque le CA et le PoE sont connectés.

  • Connexion réseau redondante exclusive : les cartes réseau doubles vous permettent de connecter xNode à des branches de réseau distinctes pour une redondance complète des voies audio. Le basculement automatique active la connexion de secours en cas d'interruption de la connexion principale.

  • Le serveur Syslog intégré avec filtre d'événements configurable et prise en charge SNMP (Simple Network Management Protocol) vous aide à rester pleinement informé, en cas de changement de l'état de l'alimentation ou de la connexion d'un xNode.

  • Synchronisez votre horloge maître AES avec une entrée xNode AES/EBU désignée pour garder tous vos flux AES synchronisés avec l'horloge interne.

  • xNodes utilise des composants haut de gamme, notamment des plaques frontales et des dissipateurs thermiques en fonte d'aluminium robustes, des écrans OLED haute résolution, des alimentations pare-balles conçues pour les applications de télécommunications à haute disponibilité, des SRC de qualité studio avec des spécifications de studio d'enregistrement.

  • Connexions E/S via des connecteurs audio RJ-45 standard ou des connexions DB-25 haute densité, tous deux disponibles préfabriqués et prêts à être connectés en quelques secondes.

  • Options de montage polyvalentes : utilisation autonome, en rack seul ou côte à côte dans 1 RU, ou montage mural à l'aide d'un kit de montage en surface en option.

  • Assistance SAP



Spécifications Telos Alliance GPIO xNode

Préamplis micro

  • Impédance source : 150 Ohms

  • Impédance d'entrée : 4 kOhms minimum, symétrique

  • Plage de niveau nominal : Réglable, -75 dBu à -20 dBu

  • Marge d'entrée : > 20 dB au-dessus de l'entrée nominale

  • Alimentation fantôme : +48VDC, commutable



Entrées de ligne analogiques

  • Impédance d'entrée : >40 kOhms, symétrique

  • Plage d'entrée nominale : sélectionnable, +4 dBu ou -10 dBv

  • Marge d'entrée : 20 dB au-dessus de l'entrée nominale Meta



Sorties ligne analogiques

  • Impédance de la source de sortie : <50 Ohms symétrique

  • Impédance de charge de sortie : 600 Ohms, minimum

  • Niveau de sortie nominal : +4 dBu

  • Niveau de sortie maximal : +24 dBu



Entrées et sorties audio numériques

  • Niveau de référence : +4 dBu (-20 dB FSD)

  • Impédance : 110 Ohm, symétrique

  • Format de signal : AES3 (AES/EBU)

  • Conformité d'entrée AES3 : 24 bits avec conversion de fréquence d'échantillonnage

  • Conformité de sortie AES3 : 24 bits

  • Référence numérique : Référence interne (base de temps réseau) ou externe 48 kHz, +/- 2 ppm

  • Taux d'échantillonnage interne : 48 kHz

  • Fréquence d'échantillonnage d'entrée : 32 kHz à 192 kHz

  • Fréquence d'échantillonnage de sortie : 44,1 kHz ou 48 kHz

  • Conversions A/N : 24 bits, Delta-Sigma, suréchantillonnage 256x

  • Conversions N/A : 24 bits, Delta-Sigma, suréchantillonnage 256x



Fréquence de réponse

  • Toute entrée vers toute sortie : +/- 0,5 dB, 20 Hz à 20 kHz


Latence

  • Entrée analogique vers sortie analogique, 2,75 ms, y compris le réseau, les convertisseurs et le processus de mixage

  • Entrée numérique vers sortie numérique, 1,75 ms, y compris le moteur de mixage réseau (ASRC désactivé)



Plage dynamique

  • Entrées analogiques vers sorties analogiques 108dB référencé à 0dBFs, 111dB pondéré A

  • Entrées analogiques vers sorties numériques 110dB référencé à 0dBFs, 113dB pondéré A

  • Entrées numériques vers sorties analogiques 112dB référencé à 0dBFs, 115dB pondéré A

  • Entrées numériques vers sorties numériques 126dB



Bruit d'entrée équivalent

  • Préampli microphone : -128 dBu, source 150 Ohm, niveau d'entrée de référence -50 dBu



Distorsion Harmonique Totale + Bruit

  • Entrée préampli micro vers sortie analogique : < 0,005 %, 1 kHz, entrée -36 dBu, sortie +18 dBu

  • Entrée analogique vers sortie analogique : < 0,005 %, 1 kHz, entrée +18 dBu, sortie +18 dBu

  • Entrée analogique vers sortie numérique : < 0,004 %, 1 kHz, entrée +18 dBu, sortie -6 dBFs

  • Entrée numérique vers sortie analogique : < 0,004 %, 1 kHz, entrée -6dBFs, sortie +18dBu

  • Entrée numérique vers sortie numérique : < 0,0003 %, 1 kHz, -20 dBFs



Isolation diaphonique, séparation stéréo et CMRR

  • Isolation de canal de ligne analogique à canal : 90 dB minimum, 20 Hz à 20 kHz

  • Séparation stéréo ligne analogique : 85 dB minimum, 20 Hz à 20 kHz

  • CMRR d'entrée de ligne analogique : 80 dB minimum, 20 Hz à 20 kHz

  • Entrée microphone CMRR : > 60 dB, 20 Hz à 20 kHz



Entrée CA d'alimentation

  • Alimentation à sélection automatique, 95 VAC à 240 VAC, 50 Hz à 60 Hz, prise IEC, fusible interne

  • Consommation électrique : 14 Watts



Températures de fonctionnement

  • 0 degré C à +40 degrés C, <90% d'humidité, pas de condensation



Dimensions

  • 8,5" (22 cm) de large ; deux peuvent être montés côte à côte dans un espace de rack 1RU standard ; 1,72" (4,4 cm) de
    hauteur, 11,75" (30 cm) de profondeur



Réglementaire

Amérique du Nord :  Testé et conforme aux normes FCC et CE, l'alimentation est approuvée UL.

Europe :  Conforme à la directive de l'Union européenne 2002/95/CE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS), telle que modifiée par les décisions de la Commission 2005/618/CE, 2005/717/CE, 2005 /747/CE (directive RoHS) et DEEE.
