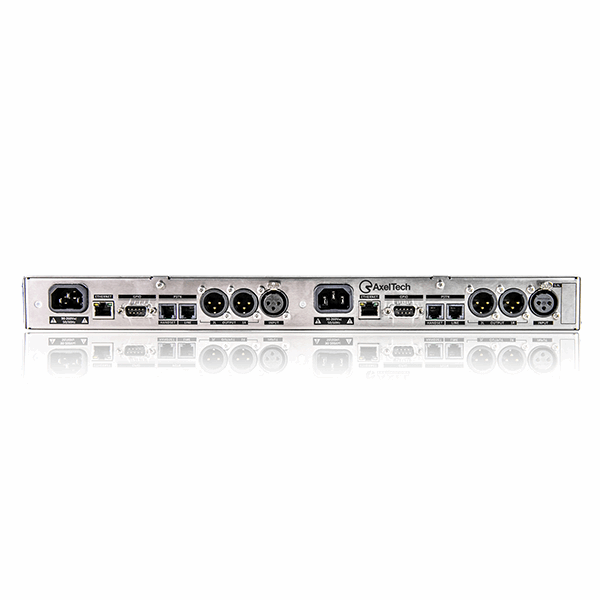

Axel Technology - Macrotel X2 - POTS/SMART/MULTIMODE - 2 lignes
L'insert téléphonie First avec deux ligne
La nouvelle génération de Macrotel X introduit la technologie multimode Axel Tech Le cadre interne basé sur le DSP (Digital Signal Processor) permet de travail...
Description
Description
L'insert téléphonie First avec deux ligne
La nouvelle génération de Macrotel X introduit la technologie multimode Axel Tech Le cadre interne basé sur le DSP (Digital Signal Processor) permet de travailler en temps réel pour obtenir les meilleures performances audio.Cette Technologie fait du Macrotel X1 Multimode et du Macrotel X2 Multimode un équipement de pointe dans la technologie des interfaces téléphoniques et permet de gérer une ou deux connexions téléphoniques: POTS (Plain Old Telephone Service) fixe, VoIP , Bluetooth ou GSM (avec interface optionnelle). Avec Macrotel X2 Multimode, toutes les combinaisons technologiques sont possibles.
MACROTEL X2 MULTIMODE Axel Technology
Insert Téléphonique 2 lignes RTC – VOIP – Bluetooth
La nouvelle génération de Macrotel X introduit la technologie multimode Axel Tech Le cadre interne basé sur le DSP (Digital Signal Processor) permet de travailler en temps réel pour obtenir les meilleures performances audio.Cette Technologie fait du Macrotel X1 Multimode et du Macrotel X2 Multimode un équipement de pointe dans la technologie des interfaces téléphoniques et permet de gérer une ou deux connexions téléphoniques : POTS (Plain Old Telephone Service) fixe, VoIP , Bluetooth ou GSM (avec interface optionnelle). Avec Macrotel X2 Multimode, toutes les combinaisons technologiques sont possibles.
Les fonctions d’amélioration audio sont conçues sur mesure pour garantir la meilleure qualité des appels téléphoniques. Grâce à l’ expérience de dix ans d’ Axel Tech dans le domaine du traitement audio, nous devrions considérer ce produit non pas comme un hybride téléphonique ordinaire, mais comme un processeur audio téléphonique capable de façonner le son pour optimiser le rendement de chaque appel téléphonique. En effet, la nouvelle série Macrotel X Multimode intègre un puissant système DSP qui prend en charge le traitement du signal téléphonique :
- Contrôle automatique de gain (AGC)
- Annuleur d’écho
- Appel en attente/Atténuateur
- Expandeur et compresseur
- Limiteur audio
- Égaliseur 3 bandes entièrement paramétrique
La nouvelle gamme Macrotel X Multimode ne nécessite l’installation d’aucun logiciel : l’unité dispose d’un serveur Web intégré supportant les navigateurs les plus courants (Chrome, Firefox, Explorer, Opera, etc.).Une interface graphique simple et intuitive est accessible depuis n’importe quel appareil : PC, ordinateur portable, tablette, smartphone, etc.Pour la synchronisation des services et des logs, le Macrotel se connecte à un serveur NTP . Les principaux connecteurs d’entrée et de sortie XLR peuvent gérer des signaux analogiques ou AES/EBU selon les réglages de l’appareil (l’entrée/sortie AES/EBU est optionnelle).Une seconde sortie analogique XLR est de toute façon disponible. En mode Bluetooth, les deux sorties agissent comme une sortie stéréo symétrique .
Macrotel X Multimode est capable d’ enregistrer l’ audio des appels téléphoniques sur une mémoire flash USB branchée dans la fente USB du panneau avant.L’audio sera enregistré au format PCM avec un nom de fichier explicite basé sur la date/l’heure et peut inclure uniquement l’ audio RX ou les signaux RX et TX .De plus, il est possible d’envoyer un flux audio RTP-PCM vers un PC externe pour enregistrer l’appel.Cet enregistrement peut inclure uniquement l’ audio RX ou les deux signaux RX et TX . Un port GPIO multiple permet de gérer l’appareil depuis un équipement externe, comme une console audio ou un PC.Le système envoie les statuts « Ring », « Hold », « Hook » et « REC » et gère les fonctions « Hook », « Rec », « Mode » et « Hold ». Sur le panneau avant, un audiomètre avec 18 LED indique le niveau audio RX et TX de chaque canal. Des LED supplémentaires indiquent le mode de fonctionnement et la mise sous tension.L’alimentation peut être comprise entre 90 et 260 V AC – 50/60 Hz : cela permet de l’ utiliser dans le monde entier .
Spécifications techniques
GÉNÉRAL | |
---|---|
Source de courant: | 90-260 V CA / 47-63 Hz |
Consommation d’énergie: | 10 W |
Dimensions LxHxP : | 483 x 44,5 x 140 mm (1 unité de rack 19″) |
Poids: | < 2Kg |
ENTRÉE AUDIO ANALOGIQUE | |
---|---|
Connecteurs : | Équilibré sur XLR – Suppression EMI |
Impédance d’entrée: | 50 KΩ |
Niveau d’entrée nominal (sensibilité) : | Ajustable par logiciel : -9 dBu +15,0 dBu |
Plage de niveau : | –20,0 dBu + 20,0 dBu |
Niveau d’entrée max. : | +20,0 dBu |
Entrée CMRR : | >60 dB (20 Hz 20 kHz) |
ENTRÉE AUDIO NUMÉRIQUE (EN OPTION) | |
---|---|
Connecteurs : | Équilibré sur XLR – Suppression EMI |
Impédance d’entrée: | 110 KΩ |
Format: | AES3/UER & SPDIF |
Taux d’échantillonnage: | 32, 44,1, 48, 64, 88,2, 96 kHz |
Niveau d’entrée nominal (sensibilité) : | De 0,0 dBFs à –24dBFs (pas de 0,1dB) |
Plage de niveau : | 0,0 dBFs -36dBFs |
SORTIE AUDIO ANALOGIQUE | |
---|---|
Connecteurs : | Équilibré sur XLR – Suppression EMI |
Impédance de sortie : | 47 KΩ |
Niveau de sortie: | Ajustable par logiciel : -9dBu +15,0 dBu |
Plage de niveau : | –20,0dBu + 20,0dBu |
Niveau de sortie max. : | + 20,0dBu |
Sortie CMRR : | > 60 dB (20 Hz 20 kHz) |
SORTIE AUDIO NUMÉRIQUE (EN OPTION) | |
---|---|
Connecteurs : | Équilibré sur XLR – Suppression EMI |
Impédance d’entrée: | 110 KΩ |
Format: | AES3/UER |
Taux d’échantillonnage: | 32, 44,1, 48, 64, 88,2, 96 kHz |
Niveau d’entrée nominal (sensibilité) : | De 0,0 dBFs à –24dBFs |
Plage de niveau : | 0,0 dBFs -36dBFs |
INTERFACE DE POTS | |
---|---|
Connecteurs : | 2x ligne RJ11 et poste téléphonique |
Impédance de sortie : | Sélectionnable |
Ligne téléphonique à bande passante | 170 Hz – 4,6 kHz |
Suppression de l’annuleur d’écho : | > 40dB |
INTERFACE VOIP | |
---|---|
Protocole: | SIP version 2.0 – RFC 3261 |
Compatibilité audio des codecs : | G.711u (PCM u), G.711a (PCM a), G.722, G.722.1 24/32 |
Méthodes d’authentification : | SIP/IAX Enregistrement dynamique (Registre) SIP Authentification IP statique |
INTERFACE BLUETOOTH | |
---|---|
Compatibilité: | Module audio Bluetooth version 3.0 entièrement certifié, entièrement compatible avec Bluetooth version 2.1+EDR Compatible avec 1.2 et 1.1 |
Mode de connexion: | Profils de pile Bluetooth intégrés : A2DP et HFP/HSP |
IOS : | Prend en charge la découverte de profil iAP pour les accessoires Bluetooth iPhone® et iPod® G.711u (PCM u) |
GÉNÉRAL | |
---|---|
Entrées/Sorties GPIO : | 4 GPI 4 GPO |
Port de communication : | 1xLAN |
LED du panneau avant : | 18+4+2 |
USB: | Type A |
Température de fonctionnement : | 0°C 50°C |
LA COMMUNICATION | |
---|---|
Logiciel de configuration : | Serveur Web |
Mot de passe de protection: | Oui |
UDP, TCP, HTTP, SNTP. | Oui |
Protocoles réseau pris en charge : | HTTP, UDP, TCP, NTP, |
