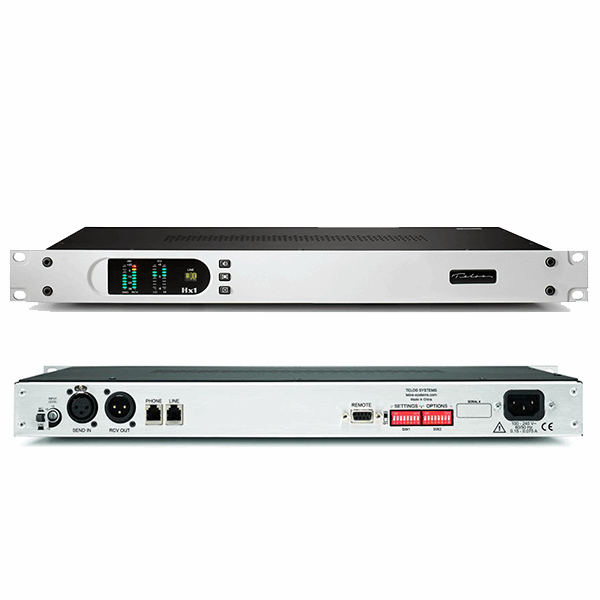

Telos Alliance - Hx1 Digital Simple Hybrid Analog In-Out

HX1 Telos System Insert Téléphonique

Caractéristiques des hybrides numériques Hx1 et Hx2

• Capacité simple (Hx1) ou à deux lignes (Hx2) avec E/S analogiques standard (1 entrée/sortie d'envoi et de réception pour
  Hx1, 2 chacune pour Hx2).

• Entrée micro/ligne commutable pratique.

• Option E/S audio numérique AES/EBU disponible au moment de la commande ou en tant que kit de mise à niveau sur site.

• Nos hybrides POTS numériques les plus avancés à ce jour, avec des algorithmes DSP optimisés pour des performances supérieures avec la grande variété de types d'appels entrants d'aujourd'hui.

• Mesure de l'envoi et de la réception audio sur le panneau avant.

• Telos DDEQ (Digital Dynamic EQ) et AGC de niveau intelligent réglable garantissent un son spectralement cohérent d'un appel à l'autre, même pour les appelants cellulaires notoirement difficiles.

• Excellente perte trans-hybride > 55 dB.

• AGC à large plage symétrique, éprouvé et fluide par les experts en traitement audio d'Omnia Audio.

• Adaptation en studio et un pitch shifter subtil et inaudible pour éviter les retours dans les environnements de studio à haut-parleurs ouverts.

• Remplacement de l'appelant réglable avec précision.

• E/S analogiques Conversion de fréquence d'échantillonnage A/N/A 24 bits, marge de sécurité de 20 dB à partir de niveaux nominaux de +4 dBu.

• Les convertisseurs de fréquence d'échantillonnage E/S AES/EBU acceptent les fréquences 32, 44,1 et 48 KHz. L'horloge des sorties peut provenir des entrées AES ou être générée en interne à 48 KHz.

• Plage dynamique incroyable de > 92 dB (entrée analogique vers sortie analogique, mode boucle studio,
  10 Hz - 20 khz pondéré A)

• Réponse automatique avec nombre de sonneries sélectionnable et détection du signal de déconnexion.

• Fonctions de filtrage des appels et de maintien de la ligne.

Spécifications des hybrides numériques Hx1 et Hx2

Général

• Telos hybride numérique adaptatif de 3e génération.

• Fonctions exclusives de réduction de larsen de Telos.

• Traitement de l'envoi à l'appelant : filtre passe-haut, décaleur de fréquence, AGC/limiteur, conversion du taux d'échantillonnage (avec option AES).

• Traitement de la réception de l'appelant : filtre passe-haut "Hum", Smart AGC / Platform Leveler, Noise Gate, Telos DDEQ (Digital Dynamic Equalization) Processeur spectral adaptatif à 3 bandes, Conversion de la fréquence d'échantillonnage (avec option AES)

Entrées analogiques

• Envoyer des entrées analogiques : 1 pour Hx1, 2 pour Hx2 (une par hybride)

• Connecteur : XLR Femelle, Pin 2 High (Active Balanced with RF Protection)

• Plage d'entrée : sélectionnable entre les niveaux MIC et LINE

• Niveau d'entrée ligne : Réglable de -10 dBV à +8 dBu (nominal)

• Point d'écrêtage analogique : +21 dBu

• Impédance : Pontage, > 50 Ohms

• Résolution du convertisseur analogique-numérique : 24 bits

Sorties analogiques

• Réception des sorties analogiques : 1 pour Hx1, 2 pour Hx2 (une par hybride)

• Connecteur : XLR mâle, broche 3 haute (Active Balanced, RF supprimé

• Niveau de sortie : Nominal +4 dBu, fixe

• Impédance : < 50 Ohms

• Résolution du convertisseur numérique-analogique : 24 bits

• Marge avant écrêtage : Marge de 20 dB au-dessus des niveaux nominaux de 4 dBU

Entrées/sorties numériques AES3 (en option)

Le module enfichable convertit les entrées et sorties XLR analogiques standard en AES3 (une entrée ou une sortie sur le canal gauche du flux AES)

• Conforme à la norme AES3

• Taux d'échantillonnage : 32 kHz à 48 kHz.

• Conversion de taux : entrée et sortie, sélectionnables indépendamment

• Horloge de sortie : entrée AES ou interne 48 kHz.

• Niveau d'entrée : Nominal à -20 dBFs.

• Niveau de sortie : Nominal à -20 dBFs

Performances audio

• Réponse en fréquence : 200 à 3400 Hz, +/- 1 dB

• THD+N : < 0,5 % THD+N en utilisant une onde sinusoïdale de 1 KHz

• Plage dynamique : entrée analogique vers sortie analogique, mode boucle studio, 10 Hz-20 Khz. Pondéré A : > 92 dB

• SNR : sortie analogique, rapportée au signal de ligne téléphonique de -12 dBm (+ sortie studio de 4 dBu), 10 Hz-20 Khz pondérée a : > 72 dB

• Perte trans-hybride : ligne téléphonique analogique avec ducking, gate, AGC, EQ

• tous désactivés par rapport au niveau d'entrée +4dBu : >55 dB

Connectivité de la ligne téléphonique analogique

• Interface universelle pour une application mondiale. Courant de boucle, sonnerie et temps de flash programmables. Comprend le décodage de l'identification de l'appelant à l'aide de la norme de modem Bellcore 212.

Source de courant

• Type : Sélection automatique interne, commutation automatique 90–265 VCA, 50–60 Hz.

• Consommation électrique : 100 Watts.

Réglementaire
