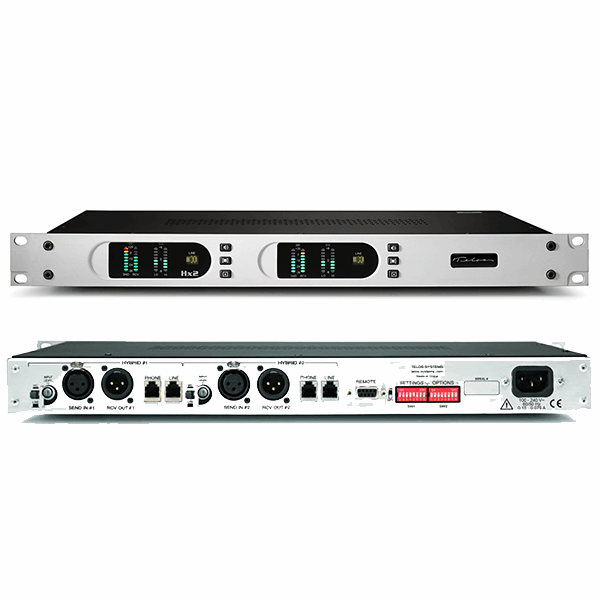

Telos Alliance - Hx2 Digital Dual Hybrid Analog In-Out

Présentation des hybrides numériques Hx1 et Hx2

Les hybrides téléphoniques Telos® Hx1 à une ligne et Hx2 à deux lignes POTS sont les hybrides les plus avancés jamais développés pour être utilisés avec des lignes téléphoniques analogiques. Les hybrides Hx contiennent des hybrides Telos avancés de 3e génération pour une qualité audio supérieure; L'interface POTS universelle dispose d'une détection de signal de déconnexion, qui fonctionne avec les fournisseurs de télécommunications du monde entier. Les hybrides Hx incluent des fonctionnalités uniques pour faciliter la vie des opérateurs, telles que la réponse automatique avec nombre de sonneries sélectionnable, une entrée micro/ligne commutable, des fonctions de filtrage des appels et de maintien de ligne, et un compteur audio d'envoi et de réception sur le panneau avant. Les outils d'adoucissement audio incluent l'égaliseur dynamique numérique Telos (DDEQ) et le niveleur intelligent réglable, l'AGC à large plage symétrique et le noise gating d'Omnia®, l'adaptation studio et le pitch shifter pour une utilisation dans les applications à haut-parleur ouvert, et le remplacement de l'appelant réglable.

Caractéristiques des hybrides numériques Hx1 et Hx2

• Capacité simple (Hx1) ou à deux lignes (Hx2) avec E/S analogiques standard (1 entrée/sortie d'envoi et de réception pour
  Hx1, 2 chacune pour Hx2).

• Entrée micro/ligne commutable pratique.

• Option E/S audio numérique AES/EBU disponible au moment de la commande ou en tant que kit de mise à niveau sur site.

• Nos hybrides POTS numériques les plus avancés à ce jour, avec des algorithmes DSP optimisés pour des performances supérieures avec la grande variété de types d'appels entrants d'aujourd'hui.

• Mesure de l'envoi et de la réception audio sur le panneau avant.

• Telos DDEQ (Digital Dynamic EQ) et AGC de niveau intelligent réglable garantissent un son spectralement cohérent d'un appel à l'autre, même pour les appelants cellulaires notoirement difficiles.

• Excellente perte trans-hybride > 55 dB.

• AGC à large plage symétrique, éprouvé et fluide par les experts en traitement audio d'Omnia Audio.

• Adaptation en studio et un pitch shifter subtil et inaudible pour éviter les retours dans les environnements de studio à haut-parleurs ouverts.

• Remplacement de l'appelant réglable avec précision.

• E/S analogiques Conversion de fréquence d'échantillonnage A/N/A 24 bits, marge de sécurité de 20 dB à partir de niveaux nominaux de +4 dBu.

• Les convertisseurs de fréquence d'échantillonnage E/S AES/EBU acceptent les fréquences 32, 44,1 et 48 KHz. L'horloge des sorties peut provenir des entrées AES ou être générée en interne à 48 KHz.

• Plage dynamique incroyable de > 92 dB (entrée analogique vers sortie analogique, mode boucle studio,
  10 Hz - 20 khz pondéré A)

• Réponse automatique avec nombre de sonneries sélectionnable et détection du signal de déconnexion.

• Fonctions de filtrage des appels et de maintien de la ligne.

Spécifications des hybrides numériques Hx1 et Hx2

Général

• Telos hybride numérique adaptatif de 3e génération.

• Fonctions exclusives de réduction de larsen de Telos.

• Traitement de l'envoi à l'appelant : filtre passe-haut, décaleur de fréquence, AGC/limiteur, conversion du taux d'échantillonnage (avec option AES).

• Traitement de la réception de l'appelant : filtre passe-haut "Hum", Smart AGC / Platform Leveler, Noise Gate, Telos DDEQ (Digital Dynamic Equalization) Processeur spectral adaptatif à 3 bandes, Conversion de la fréquence d'échantillonnage (avec option AES)

Entrées analogiques

• Envoyer des entrées analogiques : 1 pour Hx1, 2 pour Hx2 (une par hybride)

• Connecteur : XLR Femelle, Pin 2 High (Active Balanced with RF Protection)

• Plage d'entrée : sélectionnable entre les niveaux MIC et LINE

• Niveau d'entrée ligne : Réglable de -10 dBV à +8 dBu (nominal)

• Point d'écrêtage analogique : +21 dBu

• Impédance : Pontage, > 50 Ohms

• Résolution du convertisseur analogique-numérique : 24 bits

Sorties analogiques

• Réception des sorties analogiques : 1 pour Hx1, 2 pour Hx2 (une par hybride)

• Connecteur : XLR mâle, broche 3 haute (Active Balanced, RF supprimé

• Niveau de sortie : Nominal +4 dBu, fixe

• Impédance : < 50 Ohms

• Résolution du convertisseur numérique-analogique : 24 bits

• Marge avant écrêtage : Marge de 20 dB au-dessus des niveaux nominaux de 4 dBU

Entrées/sorties numériques AES3 (en option)

Le module enfichable convertit les entrées et sorties XLR analogiques standard en AES3 (une entrée ou une sortie sur le canal gauche du flux AES)

• Conforme à la norme AES3

• Taux d'échantillonnage : 32 kHz à 48 kHz.

• Conversion de taux : entrée et sortie, sélectionnables indépendamment

• Horloge de sortie : entrée AES ou interne 48 kHz.

• Niveau d'entrée : Nominal à -20 dBFs.

• Niveau de sortie : Nominal à -20 dBFs

Performances audio

• Réponse en fréquence : 200 à 3400 Hz, +/- 1 dB

• THD+N : < 0,5 % THD+N en utilisant une onde sinusoïdale de 1 KHz

• Plage dynamique : entrée analogique vers sortie analogique, mode boucle studio, 10 Hz-20 Khz. Pondéré A : > 92 dB

• SNR : sortie analogique, rapportée au signal de ligne téléphonique de -12 dBm (+ sortie studio de 4 dBu), 10 Hz-20 Khz pondérée a : > 72 dB

• Perte trans-hybride : ligne téléphonique analogique avec ducking, gate, AGC, EQ

• tous désactivés par rapport au niveau d'entrée +4dBu : >55 dB

Connectivité de la ligne téléphonique analogique

• Interface universelle pour une application mondiale. Courant de boucle, sonnerie et temps de flash programmables. Comprend le décodage de l'identification de l'appelant à l'aide de la norme de modem Bellcore 212.

Source de courant

• Type : Sélection automatique interne, commutation automatique 90–265 VCA, 50–60 Hz.

• Consommation électrique : 100 Watts.

Réglementaire

• Cliquez ici  pour voir la conformité réglementaire actuelle
